ما هي وسادة المبرد التبخيري التي توفر أداءً أفضل؟ مقارنة بين 5090 وسادات قرص العسل عالية الكثافة و7090 منخفضة المقاومة

بعد مقارنة وسادة قرص العسل 5090 ولوحة قرص العسل الدفيئة 7090، وجد أن يحقق النوع 5090، بارتفاع الناي 5 مم وزاوية التموج المتقاطع 30°/60°، مساحة تبادل حراري تبلغ 175-230 مترًا مربعًا/متر مكعب لكل وحدة حجم مع كفاءة تشبع تصل إلى 80%-92%. مما يجعلها الخيار المفضل للمساحات الكبيرة ذات درجات الحرارة العالية مثل المنشآت الصناعية وتربية الماشية. وفي الوقت نفسه، يعتمد النوع 7090 ارتفاع الناي 7 مم وزاوية قياسية 45 درجة/45 درجة، مع مساحة تبادل حراري تبلغ حوالي 150-200 متر مربع/متر مكعب وكفاءة تشبع تبلغ 75%-85% . ومع ذلك، فإن المقطع العرضي للقناة الأكبر يقلل من مقاومة الهواء بحوالي 20%-30% مع توفير حجم تهوية أعلى، مما يجعله أكثر ملاءمة للمتطلبات الصارمة للدفيئات الزراعية من أجل تدفق هواء موحد وتهوية منخفضة الطاقة. ستؤدي أخطاء الاختيار إلى زيادة استهلاك طاقة المروحة أو عدم كفاية أداء التبريد؛ تعد المطابقة الدقيقة بناءً على الخصائص المكانية ومعلمات المروحة أمرًا ضروريًا .

معلمات هيكل التموج ومقارنة أداء التبادل الحراري

يوفر الجدول التالي مقارنة فنية جنبًا إلى جنب للوسائد عبر خمسة أبعاد أساسية: ارتفاع الفلوت، وزاوية التموج، ومنطقة التبادل الحراري، وكفاءة التشبع، ومعامل مقاومة الهواء.

كفاءة التبريد التبخيري وتحليل خفض درجة الحرارة

5090 وسادة : أقصى قدر من الكفاءة من منطقة التبادل الحراري العالي

يعمل ارتفاع الناي 5 مم للوسادة 5090 وزاوية التموج المتقاطع 30 درجة/60 درجة على إنشاء سطح تبادل حراري أكثر كثافة لكل وحدة حجم. في ظل الظروف الجافة النموذجية البالغة 38 درجة مئوية ورطوبة نسبية 20%، مع مرور الهواء عبر وسادة بسمك 150 مم بسرعة وجهية تبلغ 2.0 م/ث، يحقق النوع 5090 كفاءة تشبع تبلغ 85%-92% ، مع انخفاض درجة حرارة المخرج إلى حوالي 21-23 درجة مئوية - وهو نطاق تبريد فعلي يبلغ 10-16 درجة مئوية . تعد ميزة الكفاءة هذه أمرًا بالغ الأهمية بشكل خاص في المنشآت الصناعية كثيفة الحرارة. في ورش اللحام والمسابك حيث تصل درجات الحرارة المحيطة غالبًا إلى 42 درجة مئوية وما فوق، يمكن للوحة 5090 المقترنة بمراوح بقدرة 450 وات وما فوق تثبيت درجات حرارة منطقة العمل أقل من 28 درجة مئوية عبر مساحات تبلغ 200 متر مربع، مما يضمن سلامة العمال والتشغيل العادي للمعدات.

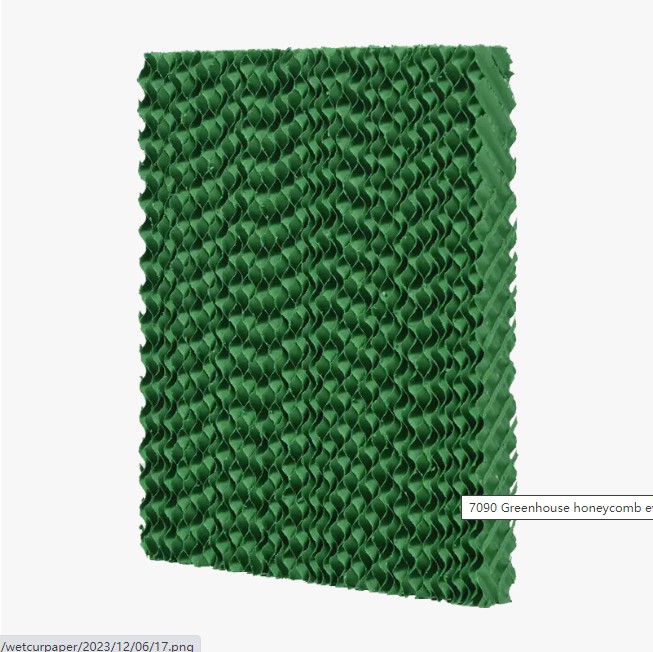

7090 وسادة : الكفاءة المتوازنة مع إعطاء الأولوية للتهوية

يوفر ارتفاع الناي 7090 للوسادة 7 مم قنوات تدفق هواء أكثر اتساعًا. على الرغم من أن مساحة التبادل الحراري لكل وحدة حجم أقل بحوالي 15%-20% من النوع 5090، إلا أن كفاءة التشبع في ظل ظروف الدفيئة النموذجية (درجة حرارة محيطة 35 درجة مئوية، و40%-60% رطوبة نسبية) لا تزال تصل إلى 75%-85% . درجة حرارة المخرج حوالي 26-28 درجة مئوية، مع نطاق تبريد يبلغ 6-10 درجة مئوية . بالنسبة للدفيئات الزراعية، فإن نطاق التبريد هذا كافٍ للتحكم في درجات الحرارة الداخلية في الصيف من المستويات الخطرة التي تزيد عن 40 درجة مئوية إلى النطاق المناسب للمحاصيل وهو 30-32 درجة مئوية. والأهم من ذلك، أن خصائص انخفاض الضغط المنخفض للوحة 7090 تسمح للمراوح بالحفاظ على حجم التهوية المطلوب بسرعات منخفضة، مما يحقق توفيرًا سنويًا في الكهرباء 20%-30% في سيناريوهات تشغيل الدفيئة على مدار العام.

خصائص مقاومة الهواء وارتباط استهلاك طاقة المروحة

مقاومة الهواء هي الجسر الحاسم الذي يربط بين لوحة الاتصال واستهلاك طاقة النظام. يحدد الفرق بين اللوحتين في هذا المقياس بشكل مباشر تكوين طاقة المروحة الداعمة وتكاليف التشغيل.

الأهمية الهندسية لاختلافات مقاومة الهواء

تعمل القنوات الضيقة للوسادة 5090 (ارتفاع الفلوت 5 مم) على زيادة مقاومة احتكاك تدفق الهواء بشكل كبير مع تعزيز منطقة التبادل الحراري. بأخذ سماكة 150mm وسرعة وجهية 2.0m/s كأمثلة، فإن النوع 5090 لديه مقاومة للهواء تبلغ حوالي 45-55Pa، في حين أن النوع 7090 لديه 30-40Pa فقط. وهذا يعني أنه للحفاظ على حجم تهوية متساوٍ، يتطلب نظام 5090 مراوح ذات ضغط ثابت أعلى، وعادةً ما تزيد طاقة المروحة بمقدار 20%-30% . وفي السيناريوهات الصناعية، يتم تعويض هذه الزيادة في الطاقة من خلال أداء تبريد فائق. ومع ذلك، في سيناريوهات البيوت الزجاجية حيث تعمل أنظمة التهوية على مدار العام وتكون حساسة للغاية لاستهلاك الطاقة، فإن ميزة انخفاض الضغط المنخفض للنوع 7090 تجعله الخيار الأكثر اقتصادا. وعلى العكس من ذلك، فإن إدخال النوع 7090 في السيناريوهات الصناعية قد يقلل من استهلاك طاقة المروحة ولكنه يؤدي إلى تبريد غير كافي مما يؤدي إلى زيادة وقت تشغيل المعدات، مما قد يؤدي إلى ارتفاع تكاليف الطاقة الإجمالية.

المطابقة الدقيقة للسيناريوهات المطبقة وتطبيقات الصناعة

ساحات القتال الأساسية للوسادة 5090

• النباتات الصناعية ذات درجة الحرارة العالية: ورش اللحام والصب والمعالجة الحرارية حيث تصل درجات الحرارة المحيطة غالبًا إلى 42-45 درجة مئوية. تضمن كفاءة التشبع بنسبة 80%-92% لللوحة 5090 درجات حرارة للمخرج أقل من 28 درجة مئوية، مما يخلق ظروف عمل آمنة للمشغلين
• حظائر تربية الماشية: بيوت الخنازير وأقفاص الدجاج حيث يعد الإجهاد الحراري في الصيف سببًا رئيسيًا لنفوق الماشية. يمكن للوحة 5090 المقترنة بمراوح الضغط السلبي عالية الطاقة أن تحقق تبريدًا بدرجة حرارة تتراوح من 10 إلى 15 درجة مئوية عبر المناطق الزراعية التي تتجاوز 200 متر مربع، مما يقلل بشكل فعال من خسائر الإجهاد الحراري
• المساحات التجارية في المناطق الجافة: مراكز التسوق ومقاهي الانترنت في شمال غرب وشمال الصين حيث تقل الرطوبة النسبية عن 30%. يمكن الاستفادة من كفاءة التبخر للوحة 5090 بشكل كامل مع نطاقات تبريد تتراوح من 12 إلى 16 درجة مئوية
• التبريد المساعد لمركز البيانات: أنظمة التبريد المسبق للتبريد التبخيري للأجهزة الطرفية لغرفة الخادم. يمكن للكفاءة العالية للنوع 5090 أن تقلل درجة حرارة الهواء النقي بمقدار 8-12 درجة مئوية قبل أن يدخل إلى نظام تكييف الهواء، مما يقلل بشكل كبير من حمل تكييف الهواء الدقيق

مناطق الراحة للوسادة 7090

• الدفيئات الزراعية: دفيئات شتلات الخضروات والزهور ذات متطلبات عالية للغاية لتوحيد درجة الحرارة. تضمن مقاومة الهواء المنخفضة للوسادة 7090 توزيعًا أكثر توازنًا للهواء، وتجنب التبريد الزائد المحلي أو ارتفاع درجة الحرارة مع تقليل استهلاك طاقة التهوية على مدار العام بنسبة 20%-30%.
• زراعة الفطريات الصالحة للأكل: الفطر وفطريات الأذن الخشبية حساسة للغاية للرطوبة وسرعة تدفق الهواء. يمنع تدفق الهواء اللطيف للوسادة 7090 الضرر الميكانيكي للأفطورة مع الحفاظ على بيئات الرطوبة العالية بنسبة 85%-90%
• المناطق ذات الرطوبة المعتدلة: شرق وجنوب الصين حيث تتراوح الرطوبة النسبية بين 50% و70%. تعمل القنوات الأكبر حجمًا للوسادة 7090 على تقليل مخاطر التكثيف في البيئات عالية الرطوبة، مما يمنع نمو العفن على أسطح الوسادة
• التخزين الموفر للطاقة: المستودعات اللوجستية حساسة لتكاليف التشغيل. تلبي لوحة 7090 المقترنة بمراوح منخفضة الطاقة احتياجات التبريد الأساسية ويمكن أن تحل محل تكييف الهواء التقليدي خلال المواسم الانتقالية مع توفير كبير في الطاقة

عملية الإنتاج والاختلافات في مراقبة الجودة

نظام مراقبة الجودة من ستة مستويات لـ 7090 دفيئة

تنفذ عملية إنتاج وسادة قرص العسل الدفيئة 7090 نظامًا صارمًا لمراقبة الجودة من ستة مستويات: يتضمن فحص المواد الخام تحليل التركيب الكيميائي للمواد الصلبة والمواد الحافظة والمواد اللاصقة لضمان الامتثال للأداء والسلامة؛ تتتبع مراقبة عملية الإنتاج درجة حرارة ورشة العمل والرطوبة وجودة الهواء في الوقت الفعلي، مع معايرة المعدات بانتظام لضمان الدقة؛ تغطي إجراءات التشغيل القياسية (SOP) كل جانب من جوانب إعداد المواد إلى القولبة؛ يتضمن اختبار المنتج النهائي اختبارات أداء متعددة لتدفق الهواء، وامتصاص الماء، وكفاءة التبادل الحراري؛ اختبارات مقاومة التقادم والتآكل تحاكي بيئات الاستخدام طويلة الأمد؛ تخضع كل دفعة لفحص العينات قبل إصدارها في المصنع مع إنشاء تقارير الجودة. تعمل سلسلة مراقبة الجودة الكاملة هذه على تمكين النوع 7090 من تحقيق معدلات تأهيل رائدة في الصناعة ، ومناسبة بشكل خاص لسيناريوهات التشغيل المسببة للاحتباس الحراري على مدار العام مع متطلبات الموثوقية العالية.

متطلبات التصنيع الدقيقة لعدد 5090 وسادة

تتميز لوحة 5090، بارتفاع الناي الذي يبلغ 5 مم فقط، بمتطلبات أكثر صرامة لدقة التشكيل. يجب أن تحافظ كل عقدة تقاطع في هيكل قرص العسل على ارتفاع ثابت؛ وإلا، سيحدث توزيع غير متساوٍ لتدفق الهواء وماس كهربائي محلي. تستخدم عملية الإنتاج ورق الكرافت المستورد (خيارات 95g/㎡ أو 105g/㎡)، مع مقاومة شد تصل إلى 70N، ارتفاع امتصاص الماء 45mm/10min، ومحتوى الرطوبة المتحكم فيه بنسبة 5%-8%. لوحة بعرض 600 مم تحتوي على 85 ورقة مموجة ، مع وجود خطأ في التباعد بين الأوراق يجب أن يكون أقل من 0.3 مم. أي انحراف يؤثر بشكل مباشر على كفاءة التبادل الحراري. لا يحتوي النوع 5090 على الفينول أو أي مواد كيميائية أخرى مسببة للحساسية، مما يلبي متطلبات السلامة البشرية والبيئة، ويوفر مزايا طبيعية في معالجة الأغذية وتطبيقات الأماكن العامة.

تكاليف الصيانة وتقييم عمر الخدمة

متطلبات جودة المياه وقياس اختلافات المخاطر

تعتبر القنوات الضيقة مقاس 5 مم للوسادة 5090 حساسة للغاية لصلابة الماء. في ظل ظروف مصدر المياه مع عسر إجمالي يتجاوز 300 ملجم/لتر، فإن رواسب أيونات الكالسيوم والمغنيسيوم سوف تسد القنوات بسرعة، مما يزيد من مقاومة الهواء بنسبة تزيد عن 50% خلال 3-6 أشهر ويقلل كفاءة التشبع بنسبة 10-15 نقطة مئوية. يوصى بأن تكون أنظمة 5090 مجهزة بأجهزة تخفيف الماء أو المرشحات المسبقة. تتميز قنوات 7090 مقاس 7 مم بقدرة تحمل أعلى لجودة المياه، وقادرة على التشغيل العادي لمدة 1-2 سنوات دون معالجة خاصة في ظل ظروف المصدر مع صلابة إجمالية أقل من 450 ملجم/لتر. بالنسبة للمستخدمين الذين يعانون من ظروف نوعية المياه السيئة والذين لا يستطيعون تركيب معدات معالجة المياه، فإن النوع 7090 هو الخيار الأكثر عملية .

تكرار التنظيف ودورة الاستبدال

يجب تنظيف كلا الفوطتين كل 2-4 أسابيع باستخدام فرش ناعمة أو نفاثات مياه منخفضة الضغط لإزالة القشور السطحية والطحالب. في ظل ظروف مياه الصنبور العادية، تتمتع الوسادة 5090 بعمر خدمة يبلغ 100 دقيقة 2-3 سنوات ، بينما تستمر لوحة 7090 3-5 سنوات . تنبع الفجوة في المقام الأول من كون القنوات الضيقة للنوع 5090 أكثر عرضة لتراكم الرواسب المعدنية، كما أن تدفق الهواء المستمر من المراوح ذات الضغط العالي يؤدي إلى تسريع شيخوخة المواد. في سيناريوهات الدفيئة، تؤدي التهوية اللطيفة للوسادة 7090 وضغط الهواء المنخفض إلى تآكل المواد بشكل ملحوظ مقارنة بالنوع 5090 في السيناريوهات الصناعية. يُنصح المستخدمون في البيئات عالية الغبار بتقصير دورات التنظيف إلى كل أسبوع إلى أسبوعين لإطالة عمر الوسادة الفعال.

توصيات قرار الشراء والمفاهيم الخاطئة الشائعة في الاختيار

طريقة اتخاذ القرار في الاختيار من أربع خطوات

1. تقييم درجة الحرارة المحيطة والرطوبة: درجات الحرارة المحيطة التي تتجاوز 40 درجة مئوية مع رطوبة نسبية أقل من 30% لصالح 5090؛ درجات الحرارة من 35 إلى 40 درجة مئوية مع رطوبة نسبية تتراوح من 40% إلى 60% تجعل جهاز 7090 أكثر توازنًا
2. تأكيد معلمات المروحة: عندما يكون الضغط الثابت للمروحة الحالية أقل من 120 باسكال، فإن فرض 5090 سيؤدي إلى تدفق هواء غير كافي - يجب تحديد 7090. إذا كان من الممكن ترقية المراوح، فإن عوائد التبريد لجهاز 5090 تبرر الاستثمار
3. اختبار صلابة مصدر المياه: إجمالي الصلابة التي تتجاوز 300 ملجم/لتر مع عدم وجود ميزانية لمعالجة المياه تجعل النوع 7090 أكثر قدرة على التكيف. بفضل نوعية المياه الجيدة (مجموع المواد الصلبة الذائبة أقل من 200 ملجم/لتر)، يمكن تحقيق مزايا كفاءة 5090 بالكامل
4. حساب إجمالي تكاليف دورة الحياة: يتمتع النوع 5090 بتكاليف شراء أولية أعلى ومطابقة المروحة، لكن أداء التبريد الفائق الذي يتميز به في السيناريوهات الصناعية ذات درجات الحرارة العالية يقلل من خسائر تعطل المعدات. يتميز الطراز 7090 بتكاليف أولية واستهلاك أقل للطاقة، مما يناسب المستخدمين المهتمين بالميزانية

تحذير من المفاهيم الخاطئة الشائعة في الاختيار

المفهوم الخاطئ الأول: "مساحة التبادل الحراري الأكبر هي الأفضل دائمًا؛ استخدم 5090 لجميع السيناريوهات." إن استخدام 5090 وسادة في البيوت الزجاجية يجبر المراوح على العمل بطاقة أعلى بسبب مقاومة الهواء العالية، وزيادة استهلاك الطاقة السنوي بمقدار 300-500 كيلووات ساعة، كما أن تدفق الهواء القوي قد يسبب أضرارًا ميكانيكية للشتلات. المفهوم الخاطئ الثاني: "7090 أرخص ويوفر الطاقة، لذا يمكنه العمل في السيناريوهات الصناعية أيضًا." في المسابك التي تزيد درجة حرارتها عن 42 درجة مئوية، لا يمكن لكفاءة التشبع التي تبلغ 75%-85% للوسادة 7090 أن تقلل درجات الحرارة إلى عتبات آمنة، مما يزيد بشكل كبير من خطر الإصابة بضربة الشمس ومعدلات فشل ارتفاع درجة حرارة المعدات. المفهوم الخاطئ الثالث: "سمك الوسادة لا يهم كثيرًا؛ 100 مم و200 مم متماثلان تقريبًا." يجب أن يكون سمك اللوحة مطابقًا تمامًا للضغط الساكن للمروحة - تتطلب 5090 وسادة بسمك 100 مم مراوح أعلى من 120 باسكال، بينما تحتاج الوسادات بسمك 200 مم إلى مراوح أعلى من 180 باسكال. يؤدي السماكة العمياء بدون ضغط كافٍ إلى حدوث قصر في دائرة الهواء، مما قد يقلل من الكفاءة الفعلية لتكوينات أقل من 100 مم.

اتجاهات الصناعة: الوسادات الذكية والهياكل التكيفية

تتطور صناعة منصات التبريد بالتبخير من "المعلمات الثابتة" إلى "التكيف الديناميكي". يمكن للجيل الجديد من الوسادات ذات المسام المتغيرة ضبط فتح القناة تلقائيًا استنادًا إلى بيانات مستشعر جودة المياه، مما يؤدي إلى توسيع القنوات في بيئات الماء العسر لمنع انسدادها وتضييقها في بيئات المياه الناعمة لتعزيز الكفاءة، مما يتيح لمنتج واحد تحقيق الكفاءة العالية لـ 5090 ومقاومة الهواء المنخفضة لـ 7090 في نفس الوقت. في تكامل إنترنت الأشياء، تتصل أنظمة الوسادة بمنصات إدارة الدفيئة الذكية، وتتنبأ باتجاهات الانسداد من خلال المراقبة في الوقت الفعلي لدرجة حرارة الهواء الداخل/المخرج والرطوبة، وفرق الضغط، وقيم TDS لجودة المياه، مما يتيح تحذيرات الصيانة المسبقة لمدة 7-14 يومًا مما يقلل وقت التوقف غير المخطط له عن طريق 50% فما فوق . على مستوى المواد، تعمل الطلاءات النانوية المضادة للبكتيريا وتقنيات التنظيف الذاتي المحفزة ضوئيًا على تمكين الوسادات من الحفاظ على كفاءة التبخر مع امتلاك وظائف مبيدة للجراثيم ومضادة للعفن، مما يقلل بشكل أكبر من تكرار الصيانة. للمشترين، إن فهم الاختلافات الأساسية بين 5090 و7090 هو الخطوة الأولى نحو الاختيار الذكي .
